Drzwiczki rewizyjne F5/M EI 120 – zabezpiecz swoje wnętrze i ciesz się piękną przestrzenią
Drzwiczki rewizyjne F5/M polecane są do montażu w ścianach o sztywnej konstrukcji, gdzie spełniane są kryteria klasy odporności ogniowej EI 120. Wykorzystywane są zarówno w przestrzeniach domowych, jak również lokalach komercyjnych. Dzięki nim masz pewność, że Twoje wnętrze będzie skutecznie zabezpieczone przed pożarami i potencjonalnymi awariami. Zadaniem drzwiczek F5/M jest także możliwość skutecznego ukrycia nieestetycznych instalacji – rur, otworów instalacyjnych lub liczników.
Jak wyglądają drzwiczki rewizyjne system F5/M?
- Drzwiczki rewizyjne F5/M o odporności ogniowej EI 120 dostępne są w dwóch wariantach: z wkładką 40 mm lub 50 mm.

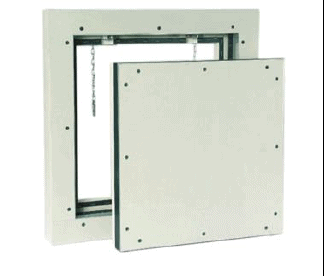

- Klapa rewizyjna F5/M złożona jest z dwóch ram: zewnętrznej (ościeżnicowej, obudowanej specjalnym kołnierzem z płyt DF) oraz wewnętrznej, która jest elementem ramy konstrukcyjnej.
- Obie ramy (zewnętrzna i wewnętrzna) zbudowano z aluminiowych kątowników 30x27,5x2 mm, dodatkowo podzielonych na cztery części, trwale ze sobą zespawanych metodą WIG.
- Ramę ościeżnicową obudowano gipsowym kołnierzem wykonanym z 2x4 płyt gipsowo-kartonowych typu DF o grubości 12,5 mm i szerokości 53 mm. Kołnierz mocowany jest do ramy zewnętrznej przy użyciu specjalnych wkrętów samowiercących 3,5 x 35 mm. Dodatkowo, obkłada się go specjalnymi pasami z płyt gk typu DF o grubości co najmniej 15 mm, by zwiększyć jego grubość z 25 do 40 mm.
- Rama ościeżnicowa (zewnętrzna) wyposażona została w specjalną osłonę, umieszczoną na tylnej jej stronie. Osłona stworzona została z płyt Fireboard o grubości 25 mm, które połączono ze sobą przy użyciu klamr 4/40 mm. Wewnętrzna część osłony z płyt Fireboard wzmocniona została pęczniejącymi ogniochronnymi taśmami uszczelniającymi o przekroju 25 lub 12,5 x 0,8 mm. Taśmy mocowane są przy użyciu klamr 13/6 mm.
- Pomiędzy ramą zewnętrzną klapy a tylną osłoną z płyt Fireboard zastosowano pęczniejącą ognioochronną taśmę uszczelniającą o przekroju 25x2 mm.

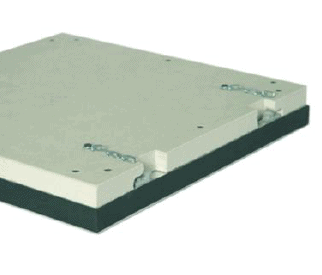

- Skrzydło drzwiczek rewizyjnych F5/M można wyjmować. Osadzone zostało na aluminiowych trzpieniach, które stosuje się w dolnej wewnętrznej części skrzydła.
- Wewnątrz klapy zastosowano płyty gipsowo-kartonowe typu DF o grubości 2x12,5 mm oraz płytę Fireboard o grubości 25 mm, przykręconą do tylnej strony klapy. Wypełnienie drzwiczek mocowane jest do ramy wewnętrznej, stosując w tym celu wkręty samowiercące 3,5x35 mm w rozstawie nie większym niż 15 mm. Do śrub stosowane są także zaślepki ochronne.
- Każda z klap rewizyjnych F5/M posiada 2 zamknięcia zatrzaskowo-sprężynowe typu MINI LATSCH. Zamknięcia mocowane są wkrętami samowiercącymi 2,9x19 mm do uprzednio przygotowanych profili z kątowników aluminiowych 40x20x2 mm o długości 30 mm. Zamknięcia spawane są metodą WIG na tylnej stronie ramy zewnętrznej z kątowników aluminiowych. Do przykręcenia aluminiowych elementów zamykających używa się specjalnych wkrętów samowiercących 2,9x13 mm.
- Środek pomiędzy ramą zewnętrzną a wewnętrzną, na obwodzie skrzydła klapy, zastosowano pęczniejącą taśmę uszczelniającą o przekroju 25x0,8 mm.
- Dodatkiem do drzwiczek rewizyjnych jest specjalne zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci łańcuchów z karabińczykami 4/40 mm. Na tylnej osłonie z płyt Fireboard zainstalowano kątownik z blachy ocynkowanej ogniowo o grubości 0,8 m, który następnie sklejono i połączono z tylną osłoną przy użyciu wkrętów samowiercących 3,9x70 mm.
- W celu uszczelnienia połączenia między drzwiczkami a ścianą o sztywnej konstrukcji stosuje się pęczniejącą, ognioochronną taśmę uszczelniającą 25x2 m, montowaną na zewnętrznym obwodzie drzwiczek przy użyciu klamr 13/6.
- Dodatkowym elementem drzwiczek rewizyjnych może być jeden z kilku rodzajów zamków: zamek czworokątny, okrągły cylindryczny lub PZ. Jeżeli zdecydujemy się na opcjonalne wyposażenie w postaci zamka, należy go obudować płytą Fireboard o grubości 25 mm.
Jak korzystać z klapy rewizyjnej F5/M?
- W celu otwarcia drzwiczek rewizyjnych należy nacisnąć skrzydło drzwiowe przy użyciu zamontowanych dwóch zamków sprężynowo-zatrzaskowych MINI LATSCH.
- Całkowite otwarcie drzwiczek rewizyjnych pod kątem 90 stopni możliwe jest po uprzednim odpięciu łańcuszka zabezpieczającego.
- Skrzydło drzwiowe można w prosty sposób wyjmować.
- Każdorazowe użycie klapy rewizyjnej wiąże się z zapinaniem łańcuszka zabezpieczającego.
Główne atuty drzwiczek rewizyjnych F5/M
- Bezpieczeństwo przeciwpożarowe.
- Solidna konstrukcja.
- Możliwość wyboru wariantu rozmiarowego, możliwość zamówienia produktu w indywidualnym rozmiarze.
- Możliwość wyjmowania skrzydła drzwiowego.
- Jeden z kilku rodzajów zamków do wyboru.
Bogactwo wariantów rozmiarowych
W standardowej ofercie proponujemy drzwiczki rewizyjne F5/M o odporności ogniowej EI 120 w następujących rozmiarach:
- 200x200 mm
- 300x300 mm
- 400x400 mm
- 500x500 mm
- 600x600 mm
Szukasz drzwiczek w innym rozmiarze? Chętnie wyprodukujemy je dla Ciebie! Możemy wykonać drzwiczki o innych wymiarach, jednak pamiętając o tym, że ich powierzchnia nie może przekraczać 1,5 m2 (światło otworu po montażu nie może być większe niż 1500x1000 mm).
Zastosowanie drzwiczek rewizyjnych F5/M
Drzwiczki rewizyjne F5/M o odporności ogniowej EI 120 to model stosowany do montażu w ścianach o sztywnej konstrukcji. Ściany te muszą spełniać kryteria klasy odporności ogniowej EI 120.
